Lieu d'origine:
La Chine
Nom de marque:
Hochiry
Certification:
CE ROHS
Numéro de modèle:
GJYXFCH-1B6-SM
Contactez-nous

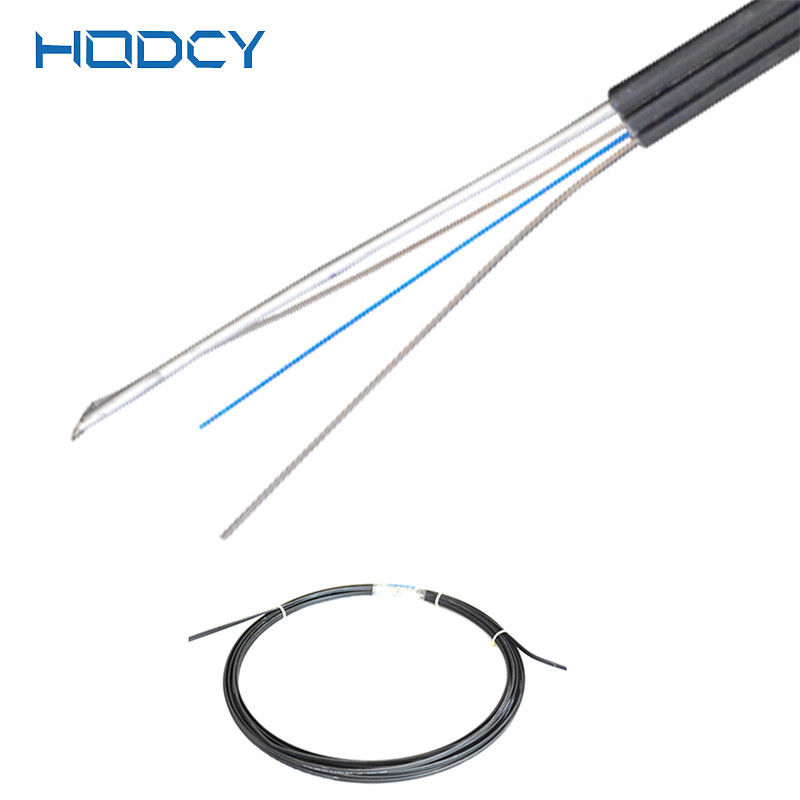

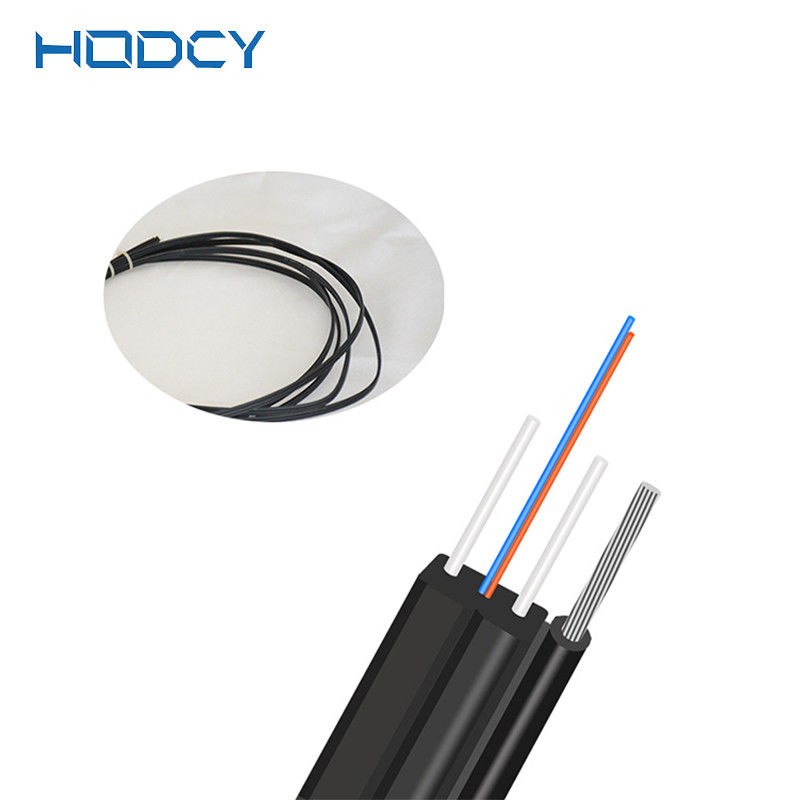

Ftth laissent tomber à plat le câble d'interface extérieur d'intérieur du câble optique G657A LSZH Fibra Optica de fibre
Description :

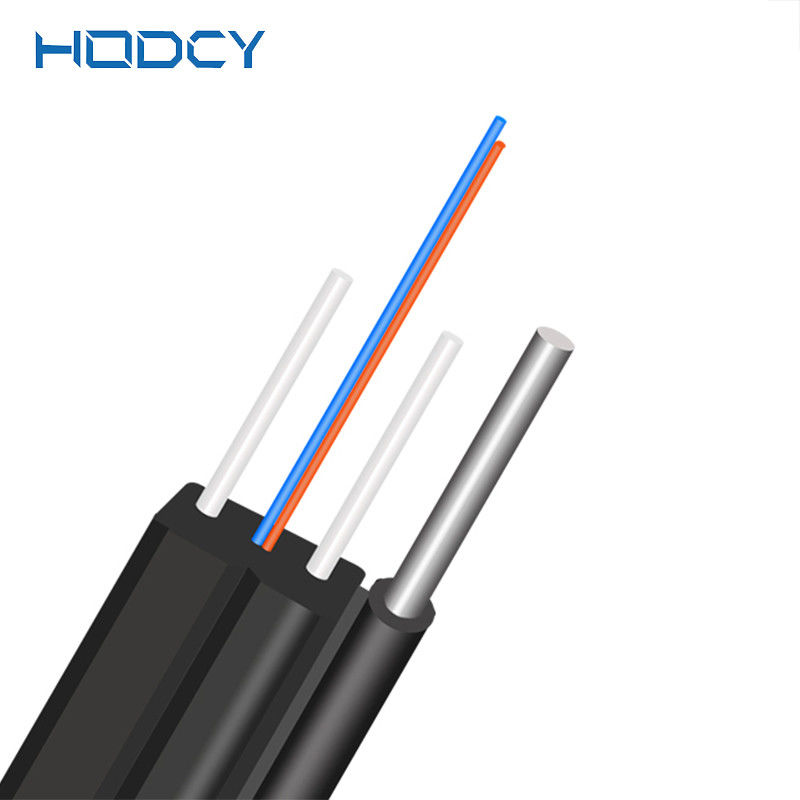

L'accès par câble optique de baisse de fibre à l'utilisation du câble à fibres optiques à pente incurvée (câblage d'intérieur) est l'unité de télécommunication optique (fibre) au centre, placé des deux côtés du renfort deux non métallique parallèle (FRP) ou du métal renforçant le membre, et finalement chlorure de vinyle de noir ou de couleur d'extrusion le poly (PVC) ou la veste de LSZH (LSZH, bas fumée, sans halogène, ignifuge).
Caractéristiques :
Application :
Détails de construction de câble
| Articles | Unité | Spécifications G.657A1 | |
| Diamètre de champ de mode | 1310nm | μm | 9.0±0.4 |
| 1550nm | μm | 10.1±0.5 | |
| Diamètre de revêtement | μm | 124.8±0.7 | |
| Non-circularité de revêtement | % | ≤0.7 | |
| Erreur de concentricité de Noyau-revêtement | μm | ≤0.5 | |
| Diamètre de revêtement | μm | 245±5 | |
| Non-circularité de revêtement | % | ≤6.0 | |
| Erreur de concentricité de Revêtement-revêtement | μm | ≤12.0 | |
| Longueur d'onde de coupure de câble | nanomètre | λcc≤1260 | |
| Atténuation (maximum) | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| Perte de Macro-recourbement | 1turn×10mm radius@1550nm | DB | ≤0.75 |
| 1turn×10mm radius@1550nm | DB | ≤1.5 | |
Câblez les caractéristiques mécaniques et d'environnement
| Code de câble | Fibre | Diamètre de câble | Câble | Tensilse | Écrasement | Bedning |
| Compte | millimètre | poids | Force | Résistance | Rayon | |
| Kg/km | Long/à court terme | Long/à court terme | Dynamique/statique | |||
| N | N | millimètre | ||||
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
Caractéristiques de fibre
| Style de fibre | Unité | SM G652D | Millimètre 50/125 | OM3-150 |
| Condition | millimètre | 1310/1550 | 850/1300 | 850/1300 |
| Atténuation | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 |
| Diamètre de revêtement | um | 125±1 | 125±1 | 125±1 |
| Non-circularité de revêtement | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Diamètre de revêtement | um | 242±7 | 242±7 | 242±7 |
