Lieu d'origine:
La Chine
Nom de marque:
Hochiry
Certification:
CE/ROHS/ISO9001/ANATEL
Numéro de modèle:
Câble de fibre optique de GYTS
Contactez-nous

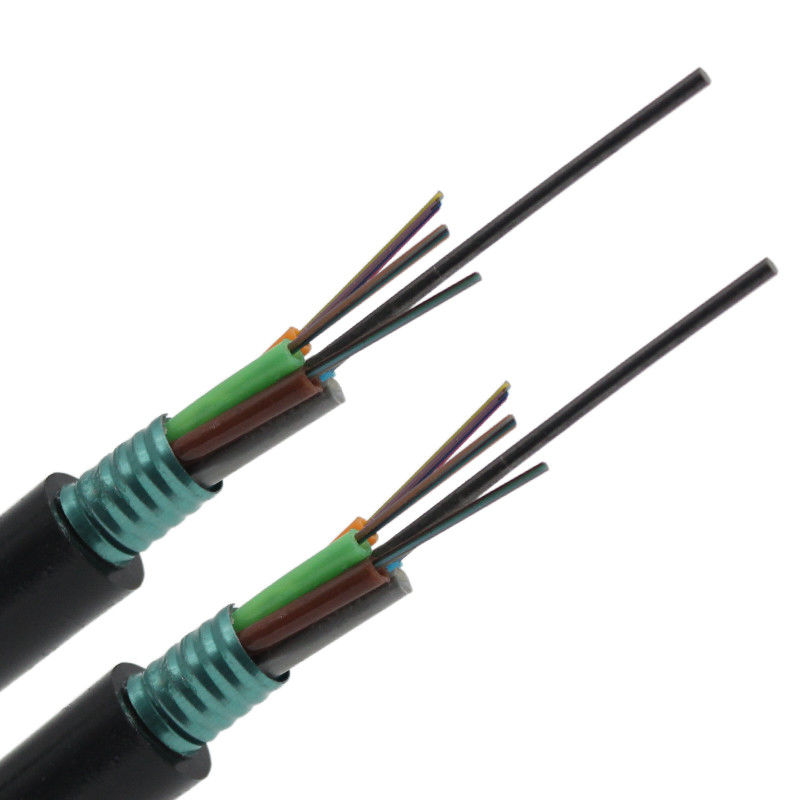

fils aériens de câble optique de fibre de conduit souterrain extérieur blindé de tube de 12 24 48 fibres lâchement
Description :

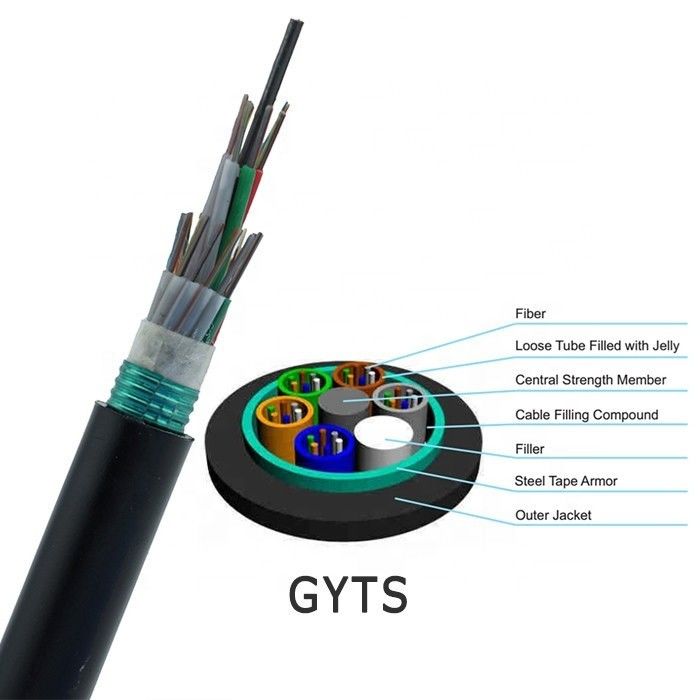

Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Le câble est accompli une gaine de polyéthylène (PE).
Caractéristiques :
Le câble de GYTS est conforme à YD/T standard 901-2001as bien comme CEI 60794-1.
Bonne représentation mécanique et de la température
Tube de haute résistance de looes qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Écrasez la résistance et la flexibilité
Les mesures suivantes sont prises d'assurer le câble étanche :
Plastique de tissu-renforcé simple en tant que porteur axial
Composé lâche de remplissage de tube
remplissage de noyau de câble de 100%
Application :
Télécom de fond, LAN dans le secteur à haute tension ou accès au réseau de télécom
Particulièrement pour le système de transport d'énergie. secteurs excessifs de tonnerre et perturbation électromagnétique élevée.
Méthodes recommandées de layings
Secteur à haute tension, aérien
Avantages :
1. Basses dispersion et atténuation.
2. conception appropriée, contrôle précis pour la longueur excédentaire de fibre et processus de toronnage distinct rendre l'excellent mécanique de câble et
caractéristiques environnementales.
3. capacité d'Anti-électromagnétisme.
4. petit diamètre de câble, poids léger de câble, installer facilement.
Représentation :
Atténuation maximum : 0.35dB @ fibre de 1310nm et de 0.21dB/Km @1550nm : G652D
Installation : Approprié à aérien ou au conduit
Application : Appliquez-vous système au système de communication, au système de LAN et à réseau de fond d'abonné
Température de fonctionnement : -40°C~+70°C
Permisson cintrage la charge statique de rayon : 10 fois O.D.
Dynamique : 20 fois O.D.
Paramètres techniques :
| Type de câble | Compte de fibre | Tubes | Remplisseurs | Diamètre de câble | Poids de câble | Résistance à la traction | Résistance d'écrasement | Rayon de cintrage |
| Long/à court terme | Long/à court terme | Statique/dynamique | ||||||
| millimètre | Kg/km | N | N/100mm | millimètre | ||||
| GYTS-2~6 | 2~6 | 1 | 4 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12 | 8~12 | 2 | 3 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18 | 14~18 | 3 | 2 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24 | 20~24 | 4 | 1 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30 | 26~30 | 5 | 0 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36 | 32~36 | 6 | 0 | 10,6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48 | 38~48 | 4 | 1 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60 | 50~60 | 5 | 0 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84 | 74~84 | 7 | 1 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96 | 86~96 | 8 | 0 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108 | 98~108 | 9 | 1 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120 | 110~120 | 10 | 0 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132 | 122~132 | 11 | 1 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144 | 134~144 | 12 | 0 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
|
Température ambiante
|
|
|
Temp de transport/stockage
|
-40℃~+70℃
|
|
Temp d'installation
|
-30℃~+50℃
|
|
Temp d'opération
|
-40℃~+70℃
|
|
Caractéristiques structurelles
|
|
|
Compte de fibre
|
2~288
|
|
Tube lâche
|
Fibre colorée dans le tube lâche de PBT, rempli de gel de fibre
|
|
Porteur central
|
Deux fils d'acier parallèles
|
|
Bande ondulée d'acier-plastique
|
Assure la capacité de résistance gentille de pression étanche à l'humidité et latérale du câble
|
|
Gaine
|
Polyéthylène (PE)
|
Paquet et livraison
