Au-dessus de 110kV au câble optique externe de fibre de gaine 200 mètres enjambent le câble optique de fibre du l'Auto-appui ADSS de Tout-diélectrique
Description :

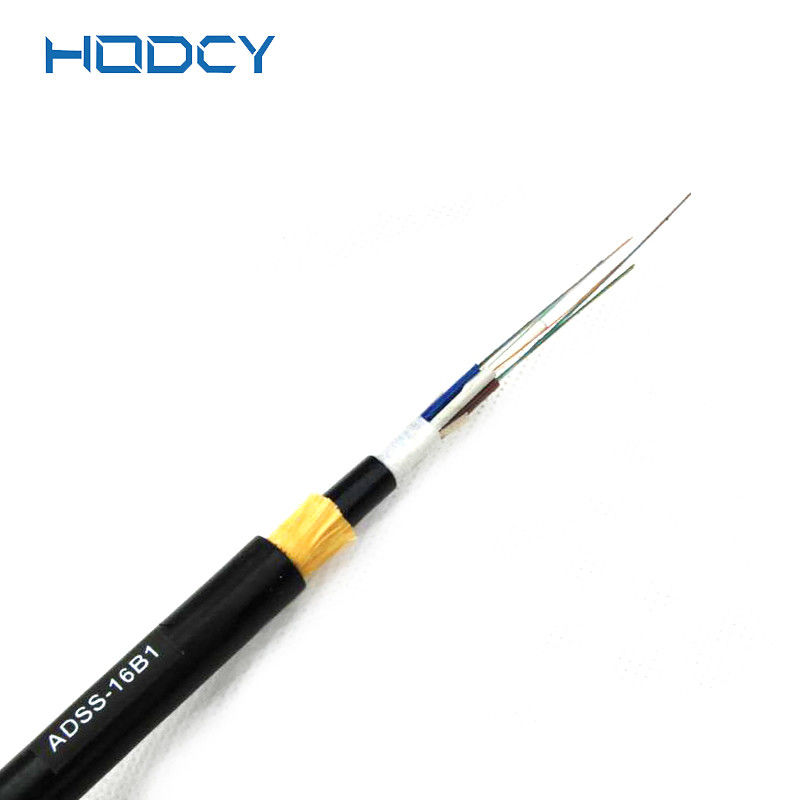

Le câble d'ADSS est lâchement structure échouée par tube. La fibre optique est 250µm, le tube lâche est faite de haut plastique de module, qui est rempli de composé imperméable. Au centre du câble le noyau est un porteur central de FRP, le tube lâche (et la corde remplissante) est tordu autour du noyau central de renfort pour former un noyau compact et rond de câble, et de l'espace dans le noyau de câble est rempli avec de l'eau bloquant le remplisseur. L'externe du câble est une enveloppe intérieure de polyéthylène (PE), puis a tordu l'aramid à haute résistance de force, l'extérieur est (À) la gaine externe de cheminement électrique.
Caractéristiques :
Le câble d'ADSS est conforme à IEEE standard P 1222 aussi bien qu'à CEI 60794-1.
Peut être installé sans couper la puissance
Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut reach25kV
Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des backprops de towersand
Les longueurs de grande envergure et la plus grande envergure est plus de 1000m
Bonne représentation de résistance et de température à la traction
La durée de conception est de 30 ans
Application :
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV, la gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité d'aramid et le processus de toronnage peut satisfaire la demande sur de diverses envergures.
Paramètres techniques :
| Diamètre de Ref.outer | Ref.weight kg/km | Tension de Ref.daily max.working | Tension fonctionnante permise maximum | Force de coupure | Porteur central CSA | Module d'élasticité | Coefficient d'expansion de la chaleur | Envergure appropriée (Norme de NESC, m) | ||||
| millimètre | Gaine de PE | À la gaine | kN | kN | kN | millimètre2 | kN/mm2 | 10-6/k | B | C | D | |
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
