Lieu d'origine:
La Chine
Nom de marque:
Hochiry
Certification:
CE/ROHS/ISO9001/ANATEL
Numéro de modèle:
GYTA53
Contactez-nous

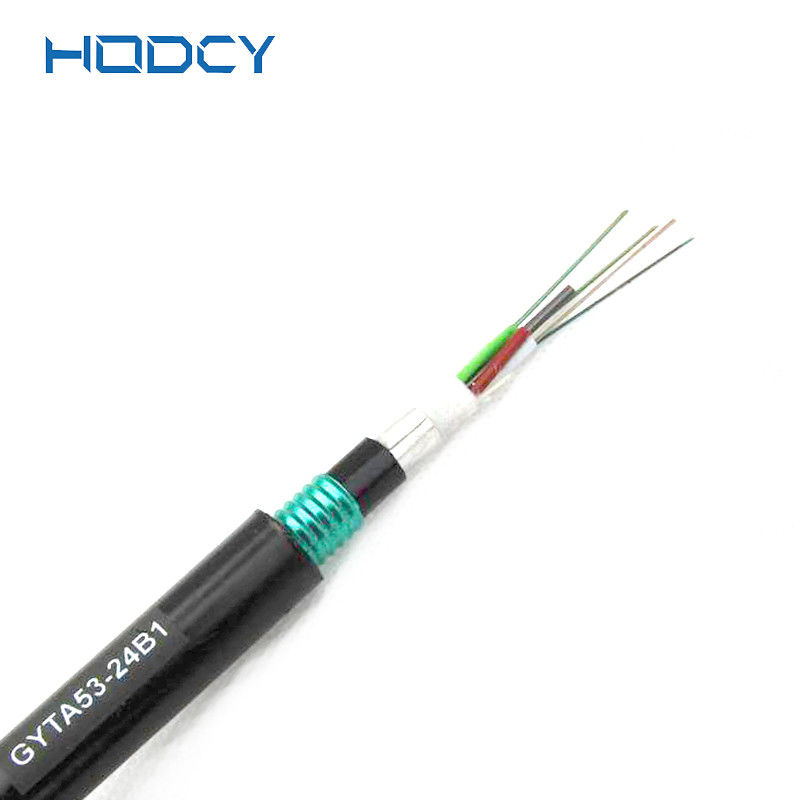

Câble optique de fibre optique blindé souterrain de fibre du câble GYTA53 de mode unitaire de G652D extérieur
Description :
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Le câble est accompli une gaine de polyéthylène (PE).
Caractéristiques :
Le câble GYTA53 est conforme à YD/T standard 901-2001as bien comme CEI 60794-1.
Bonne représentation mécanique et de la température
Tube de haute résistance de looes qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
La structure compacte particulièrement conçue est bonne pour empêcher les tubes lâches de se rétrécir
Écrasez la résistance et la flexibilité
Conduit aérien étendant des méthodes
La gaine de PE protège le câble contre le rayonnement ultraviolet
Les mesures suivantes sont prises d'assurer le câble étanche :
Fil d'acier utilisé en tant que porteur axial
Composé lâche de remplissage de tube
remplissage de noyau de câble de 100%
Barrière d'humidité d'APL
Amélioration de PSP étanche à l'humidité
Paramètres techniques :
| Type de câble | Compte de fibre | Tubes | Remplisseurs | Diamètre de câble | Poids de câble | Résistance à la traction | Résistance d'écrasement | Rayon de cintrage |
| Long/à court terme | Long/à court terme | Statique/dynamique | ||||||
| millimètre | kg/km | N | N/100mm | millimètre | ||||
| GYTA53-2~6 | 2~6 | 1 | 5 | 14,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-8~12 | 8~12 | 2 | 4 | 14,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-14~18 | 14~18 | 3 | 3 | 14,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-20~24 | 20~24 | 4 | 2 | 14,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-26~30 | 26~30 | 5 | 1 | 14,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-32~36 | 32~36 | 6 | 0 | 14,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-38~48 | 38~48 | 4 | 1 | 15,4 | 234 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-50~60 | 50~60 | 5 | 0 | 15,4 | 234 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-62~72 | 62~72 | 6 | 0 | 15,9 | 244 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-74~84 | 74~84 | 7 | 1 | 18 | 297 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-86~96 | 86~96 | 8 | 0 | 18 | 297 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-98~108 | 98~108 | 9 | 1 | 19,4 | 338 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-110~120 | 110~120 | 10 | 0 | 19,4 | 338 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-122~132 | 122~132 | 11 | 1 | 21,3 | 392 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-134~144 | 134~144 | 12 | 0 | 21,3 | 392 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTA53-146~216 | 146~216 | 21,3 | 395 | 1000/3000 | 1000/3000 | 10D/20D |

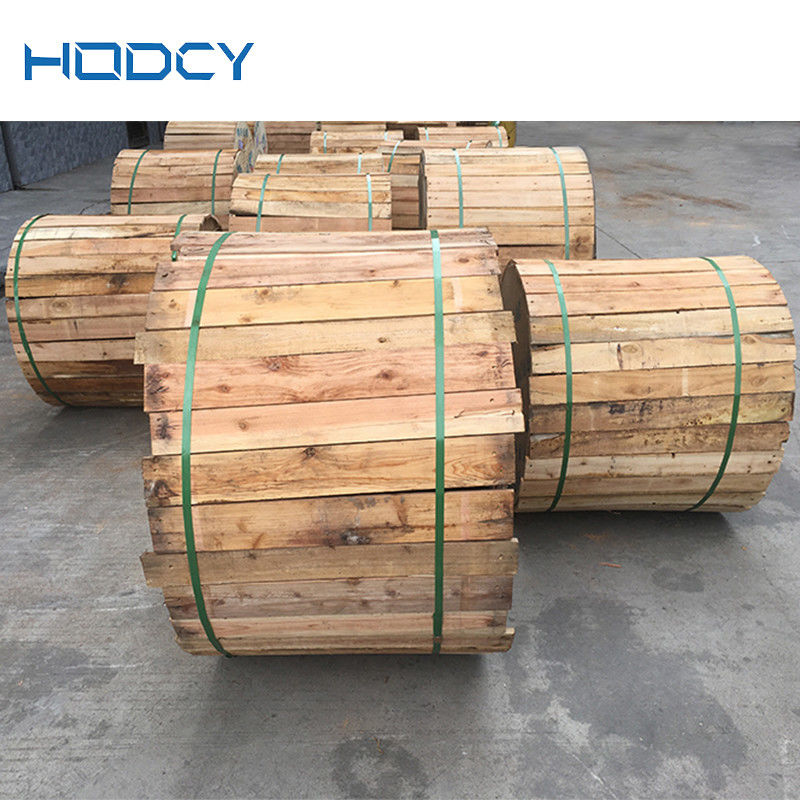

Paquet et livraison
