1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0

1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0

Boîte de jonction solaire de module

boîte de jonction de module de 1000V picovolte

Coffret du panneau solaire IP67

Lieu d'origine:

La Chine

Nom de marque:

Hochiry

Certification:

TUV

Numéro de modèle:

GF20X

Contactez-nous

Demandez une citation
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0
Détails de produit
Nom de produit:
Boîte de jonction solaire de picovolte
Puissance:
300W
Tension évaluée:
C.C 1000V
Protection imperméable:
IP67
Currrent évalué:
25A
classe de flamme:
UL944-V0
Classe de sécurité:
Classe I I
Conditions de paiement et d'expédition
Quantité de commande min
100pcs
Prix
3.5USD/PCS
Détails d'emballage
Carton standard (500sets/ctn), 21g/set N.W : 10.8KG G.W : Taille 11.3KG : 40*26*31cm
Délai de livraison
3-5 jours
Conditions de paiement
T/T, Western Union, MoneyGram
Capacité d'approvisionnement
50000 morceaux par semaine
PRODUITS CONNEXES
Bon prix Classe solaire IP67 de flamme de la boîte de jonction de TUV 1500V picovolte 200W 25A UL94 V0 en ligne

Classe solaire IP67 de flamme de la boîte de jonction de TUV 1500V picovolte 200W 25A UL94 V0

Obtenez le meilleur prix
Bon prix Diode solaire 25A de by-pass de la barre omnibus 3 du module 4 de la boîte de jonction de GF20X picovolte 300W en ligne

Diode solaire 25A de by-pass de la barre omnibus 3 du module 4 de la boîte de jonction de GF20X picovolte 300W

Obtenez le meilleur prix
Bon prix 1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 en ligne

1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0

Obtenez le meilleur prix
Bon prix Boîte de jonction solaire de BIPV picovolte 4rails photovoltaïque 3diods 730*580*260mm en ligne

Boîte de jonction solaire de BIPV picovolte 4rails photovoltaïque 3diods 730*580*260mm

Obtenez le meilleur prix
Contactez-nous
86-180-25320086
info@szhodas.com
86-0755-5320086
Contact maintenant
Description de produit
Boîte de jonction d'IP67 BIPV pour construire la boîte de jonction photovoltaïque intégrée de panneau solaire de cables connecteur de 4rails3diods 4mm2

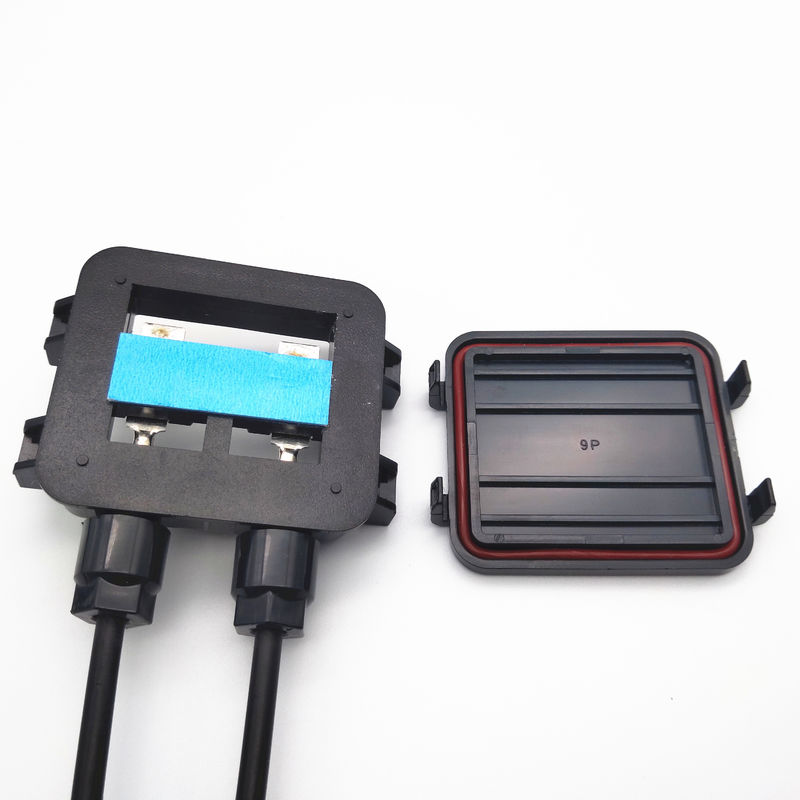

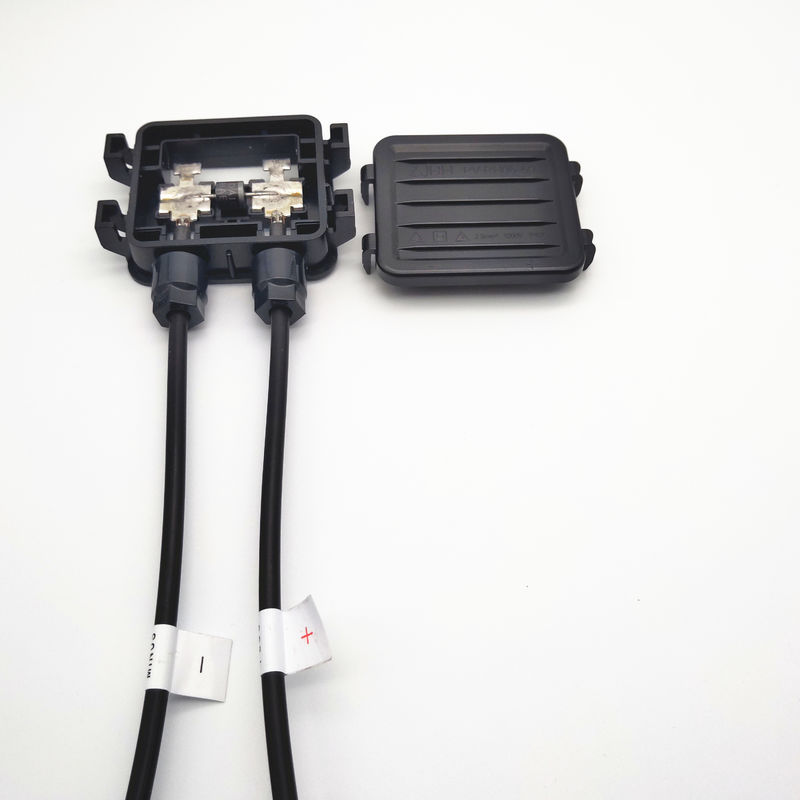

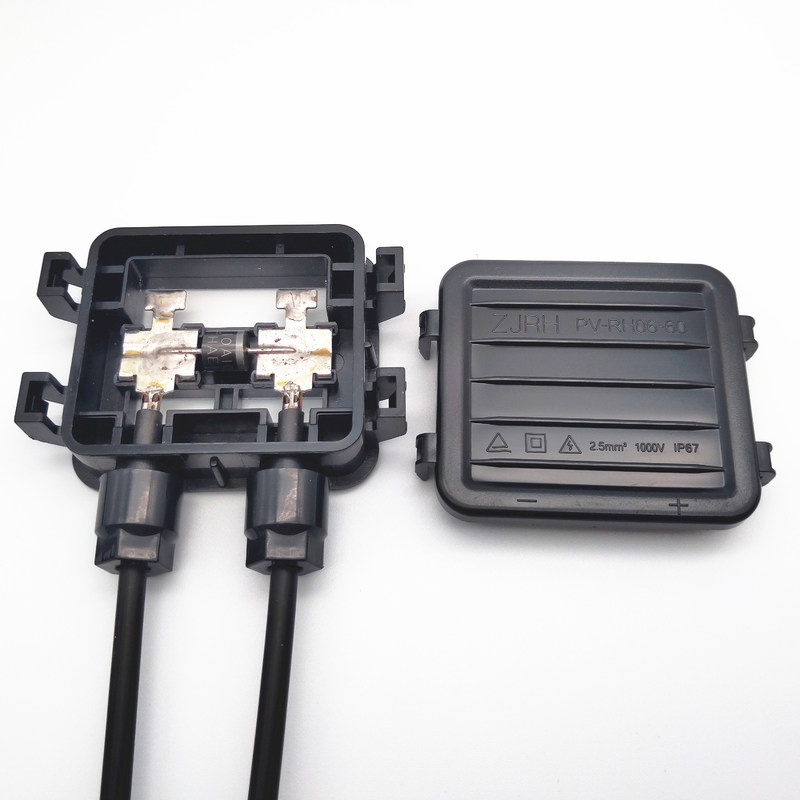

Vue principale

La boîte de jonction de panneau solaire est utilisée pour la connexion solaire de panneau de picovolte, il a la diode, câble, corps de boîte de jonction, connecteur. Cette J-boîte est 1 diode, appropriée au module 50W-100W solaire

Caractéristiques :

1. Certification, TUV, CE, RoHS
2. 25 ans de garantie
3. Bâton arrière de corps à lambrisser directement, très commode pour installer

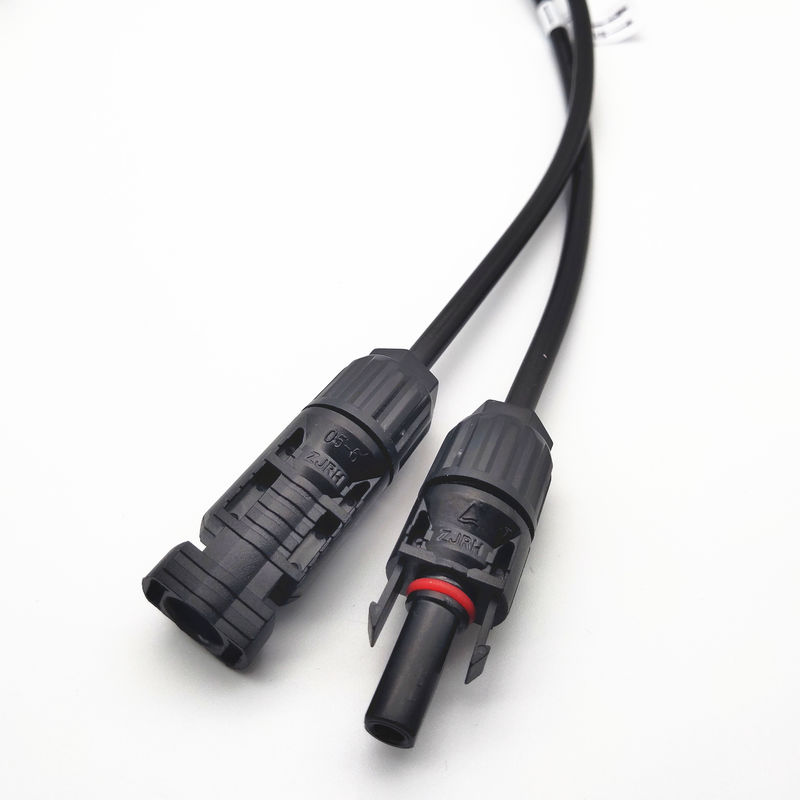

4. Déjà équipez du connecteur solaire et câblez la connexion

Spécifications techniques :

Number modèle
GF20X
Nombre de certification
TUV : R50348429
Tension évaluée
TUV 1500V, UL 1000V, C.C de CSA 1500V
Température ambiante
-40C à +85C
Classe de sécurité
Classe II
Degré de protection
IP67
Classe de grandeur de fil
4mm2, 12AWG, 1Meter
Résistance de flamme
V-0, 5VA
Gamme imperméable
Mastic de mise en pot
Volume de gel de silicium
24 ml
Largeur des rubans de cuivre
Jusqu'à 8mm pour la soudure
Méthode de connexion
Soudure
Matériel d'isolation
PPE+PS/PA
Matériel de contact
Alliage de cuivre
Taille globale
10x8x16cm

Étapes d'installation
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 0
Plat arrière adhésif de boîte
C'est une opération de pose très simple entre la boîte de jonction et la feuille arrière de PVmodule.

Faisant la boîte de jonction faisant face vers le bas et injection de la colle autour du fond
de la boîte de jonction
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 1
Les rubans de soudure du module de picovolte ont passé
par la zone de joint. Le corps de boîte est aligné dans le bon endroit de la feuille arrière.
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 2
Soudure d'autobus
Ne déplacez pas encoché
tournevis, entrant en contact avec le ruban du Picovolte-module avec l'astuce de fer à souder,
enlevez le fer à souder jusqu'à la couche de bidon a fondu, et enlève le forceps
après le traitement de bidon.
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 3
Remplissage de boîte
Après que la connexion et l'ensemble de la boîte et des composants de jonction, la pièce intérieure de la boîte de jonction doivent être injectés avec la colle. Les composants d'en cuivre, de diode et en métal à l'intérieur de la boîte de jonction doivent être scellés avec la colle.
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 4
Installez le couvercle de boîte
Les couvercles de boîte sont placés au-dessus de la boîte de jonction.
1000V classe solaire de flamme de la boîte de jonction de module de C.C picovolte IP67 UL944-V0 5
Couvercle de tribune de la presse vers le bas, le couvercle de boîte dans le bon endroit quand vous entendez le bruit de « aileron » évidemment.
Notes

1, gardant le corps de boîte un état horizontal quand couvrir le couvercle.
2, n'inclinent pas la boîte de jonction si complets.
3, requis en installant les panneaux d'endroit de couvercle à travers dans les courants d'air 10 heures jusqu'aux traitements de silicium.
